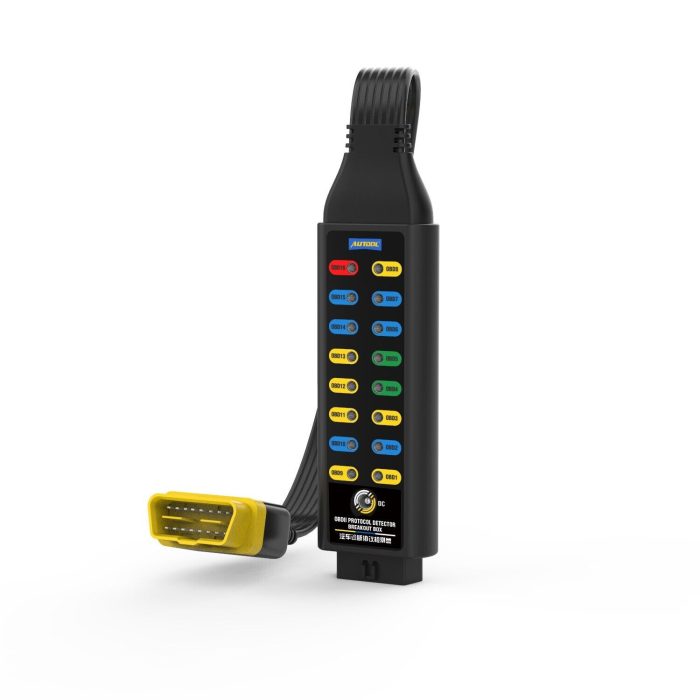

Автомобільний OBD II Protocol Detector & Breakout Box від Autool — це наскрізний детектор мережі для даних OBD II, який дозволяє легко визначити протокол зв'язку, джерело живлення та ланцюг заземлення бортової діагностичної системи. Прилад забезпечує швидке та безпечне підключення різних діагностичних пристроїв до автомобіля. Зручний інструмент для професійних інженерів із діагностики та обслуговування.
Наскрізний детектор мережі для даних OBD II дозволяє легко і безпечно визначати протокол зв'язку, джерело живлення та ланцюг заземлення бортової діагностичної системи автомобіля шляхом підключення приладу до системи OBD II.
Вхідний роз'єм повністю імітує 16-контактну схему інтерфейсу OBDII, що дозволяє швидко та інтуїтивно виконувати більше тестів. Вбудовані роз'єми підтримують 4 мм бананові штекери, а вихідні порти підключаються до діагностичних інструментів, реєстраторів та навігаційних пристроїв.
Прилад виявляє не лише сигнал автомобіля, а й сигнали дизельного двигуна: K-лінію, L-лінію, шину CAN та лінію протоколу PWM. Роз'єм підтримує стандарти ISO 15765-4, SAE-J2284, ISO 9141-2, ISO 14230-4 та SAE-J1850 PWM.
Оснащений 4 наборами універсальних кабельних перемичок, прилад підтримує одночасне підключення декількох діагностичних пристроїв. Це зручно для професійних інженерів під час діагностики або програмування.
Технологія багатопотокової передачі даних робить з'єднання швидшим і безперебійнішим. Кабель виготовлений з еластичного термопластичного матеріалу TPU, який характеризується високою еластичністю, міцністю та пружністю.
Не використовуйте перемички для замикання вхідних гнізд, якщо не впевнені в електропроводці автомобіля. Не підключайте пристрої потужністю понад 1 ампер та не замикайте безпосередньо контакти 16, 4 і 5.
| Тип приладу | наскрізний детектор протоколу OBD II (breakout box) |
| Бренд / модель | Autool MMT580 |
| Роз'єм | OBD II, 16 контактів; схема входу імітує штатну розпіновку OBDII |
| Підтримувані лінії та протоколи | CAN (ISO 15765-4, SAE-J2284), SAE-J1850 PWM, K-лінія та L-лінія (ISO 9141-2, ISO 14230-4) |
| Що визначає | протокол зв'язку, джерело живлення та ланцюг заземлення системи OBD II |
| Підключення зовнішніх пристроїв | входи під бананові штекери 4 мм; порти сумісні зі сканерами, реєстраторами, навігаційним обладнанням |
| Розпіновка ключових пінів | пін 4 — заземлення корпусу, пін 5 — сигнальна земля, пін 6 — CAN Hi, пін 14 — CAN Lo, пін 16 — плюс акумулятора |
| Комплектація | 4 набори кольорових універсальних кабельних перемичок |
| Матеріал кабелю | еластичний термопластик TPU |
| Обмеження експлуатації | потужність підключюваних пристроїв — не більше 1 А; не замикати безпосередньо піни 16, 4 і 5 |
| Сфера застосування | діагностика та програмування, зчитування сигналів дизельних двигунів |
