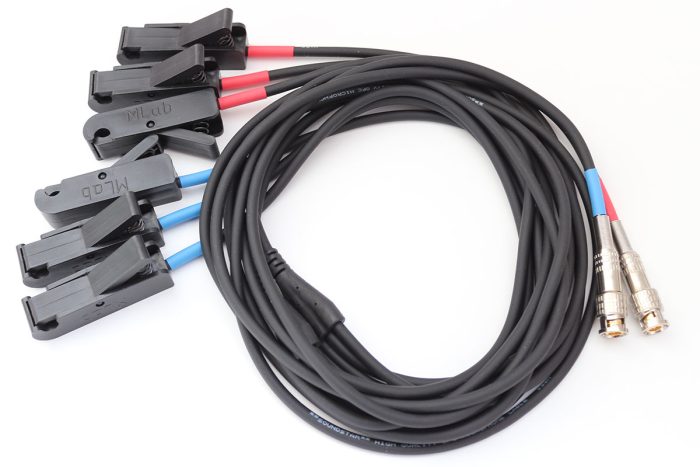

Комплект ВВ ємнісних датчиків DIS-6 призначений для діагностики DIS системи запалювання 6-циліндрових двигунів. Також підходить для класичної системи запалювання, де використовується лише один ВВ датчик. Датчики виконані у вигляді зручної «прищіпки» та надійно підключаються до ВВ проводів з урахуванням полярності ВВ імпульсів.
Комплект призначений для діагностики DIS системи запалювання 6-циліндрових двигунів. Підходить також для класичної системи запалювання, де використовується тільки один ВВ датчик.
Датчики підключаються до ВВ проводів з урахуванням полярності ВВ імпульсів, зазвичай до 7-го і 8-го каналу: червона мітка датчика — червоний фон 7-го каналу, синя мітка — синій фон 8-го каналу.
Датчик виконаний у вигляді «прищіпки», яку зручно надягати на ВВ дріт однією рукою. Він розбірний і ремонтопридатний. Корпус виготовлено з бензо-маслостійкого пластику товщиною стінки 2.5 мм.
Дріт розпаяно на друкованих платах і залито термопластичним еластомером. Використовується якісний BNC роз'єм і м'який мікрофонний кабель з щільним екранувальним обплетенням та тонкими щільно скрученими мідними жилами — це забезпечує високу завадозахищеність і стійкість до багаторазових вигинів.
У робочому оточенні [Вторинна напруга / DIS] виберіть масштаб осі X (наприклад 0.5 сек), щоб бачити імпульси всіх циліндрів. Підключіть датчик з червоною міткою до ВВ дроту: якщо імпульс на екрані спрямований вгору (позитивний), залиште датчик на цьому дроті, якщо вниз — переставте на наступний до виявлення позитивного імпульсу.
Виберіть робоче оточення [Вторинна напруга / DIS], підключіть загальні дроти до 7-го і 8-го каналів, а датчики — до ВВ проводів з урахуванням полярності, додатково підключіть Cx1. Запустіть двигун, бажано дочекавшись стійкого холостого ходу, та розпочніть запис сигналу кнопкою «Пуск».
| Призначення | Діагностика DIS системи запалювання 6-циліндрових двигунів |
| Сумісність | Мотор-тестер MT Pro |
| Підтримка класичної системи запалювання | Так, з використанням одного ВВ датчика |
| Спосіб кріплення | Прищіпка на ВВ дріт, надягається однією рукою |
| Підключення до тестера | Датчики з червоною міткою — до 7-го каналу, з синьою міткою — до 8-го каналу |
| Режим роботи на тестері | Робоче оточення [Вторинна напруга / DIS], додаткове підключення Cx1 |
| Тип роз'єму | BNC |
| Кабель | Гнучкий мікрофонний з щільним екранувальним обплетенням, мідні жили |
| Матеріал корпусу | Бензо-маслостійкий пластик |
| Товщина стінки корпусу | 2.5 мм |
| Конструкція | Розбірний і ремонтопридатний |
| Захист з'єднань | Провід розпаяні на друкованих платах і залиті термопластичним еластомером |
