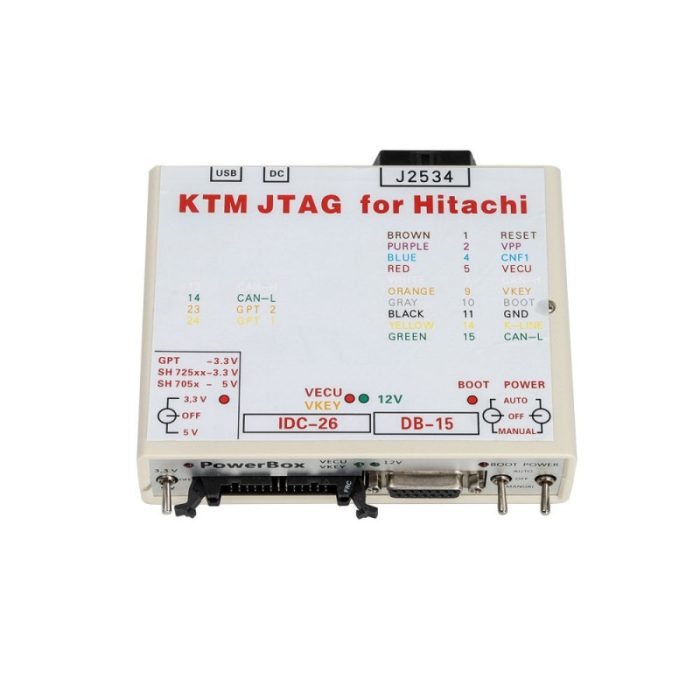

PowerBox J2534 — інженерний пристрій для підключення ЕБУ до адаптера J2534, який забезпечує автоматичне або ручне керування живленням блоку та створення сигналів CNF1, WATCDOG, GPT2, GPT1, BOOT і RESET. Він рекомендований користувачам із достатнім досвідом роботи з програматорами, адже відповідальність за використання лягає на покупця. Прилад обладнаний струмообмежувальними резисторами на сигнальних лініях, кількома роз'ємами, перемикачами режимів та індикаторами напруги.
Пристрій забезпечує автоматичне або ручне керування живленням ЕБУ та створення сигналів CNF1, WATCDOG, GPT2, GPT1, BOOT і RESET через адаптер J2534.
Вбудовані струмообмежувальні резистори захищають сигнальні лінії: RESET — 510 Ом, CNF1 — 220 Ом, BOOT — 510 Ом.
Прилад має роз'єми USB (підключення до ПК для оновлення ПЗ та програмування процесорів Renesans), DC (живлення вбудованої схеми та ЕБУ), J2534 (OBD-II-F) для приєднання однойменного інтерфейсу, DB-15 (підключення до основного роз'єму ЕБУ, потрібні кабелі 14P600KT02, 14P600KT03) та IDC-26 (для підключення до плати ЕБУ або спеціалізованої головки через перехідник).
Перемикач POWER керує живленням приладу у трьох режимах: OFF, MANUAL та AUTO (автоматичне керування через завантажувач сигналом L-Line). GPT відповідає за роботу з процесорами Renesans, GPT, Tricore, а BOOT одночасно керує сигналами RESET, BOOT, CNF1 у режимах OFF, MANUAL, AUTO.
Індикатори VECU та VKEY повідомляють про відповідні напруги, індикатор біля перемикача 5V/3.3V — про напругу 5V або 3.3V, BOOT — про напругу на виході CNF1, а 12V — про напругу живлення.
| Тип пристрою | Інженерний блок живлення для підключення ЕБУ до адаптера J2534 |
| Сумісність з програматорами | KTMFlash, KTAG, PCM |
| Формовані сигнали | CNF1, WATCDOG, GPT2, GPT1, BOOT, RESET |
| Режими керування живленням | OFF, MANUAL, AUTO (автоматичне керування через завантажувач сигналом L-Line) |
| Захист сигнальних ліній | Струмообмежувальні резистори: RESET — 510 Ом, CNF1 — 220 Ом, BOOT — 510 Ом |
| Роз'єми | USB, DC, J2534 (OBD-II-F), DB-15, IDC-26 |
| Підключення до ПК | Через USB — оновлення програмного забезпечення та програмування процесорів |
| Підключення до ЕБУ | DB-15 — до основного роз'єму ЕБУ (кабелі 14P600KT02, 14P600KT03); IDC-26 — до плати ЕБУ через перехідник |
| Підтримувані процесори | Renesas, GPT, Tricore |
| Перемикач BOOT | Одночасне керування сигналами RESET, BOOT, CNF1; режими OFF, MANUAL, AUTO |
| Індикація | VECU, VKEY, 5V/3.3V, BOOT (напруга на виході CNF1), 12V |
| Живлення приладу | Від роз'єму DC — живить вбудовану схему та підключений ЕБУ |
