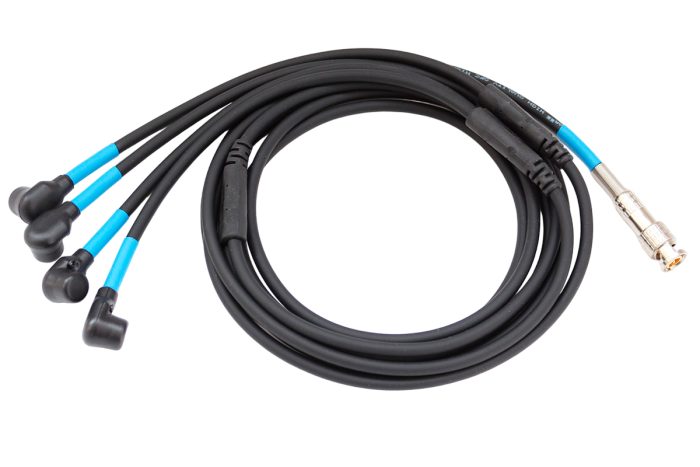

Датчик призначений для діагностики COP-систем запалювання (Coil-On-Plug) 4-циліндрових двигунів, обладнаних котушками стрижневого типу — практично всіх сучасних двигунів. Він підключається до всіх котушок двигуна і, як правило, до 8-го каналу. Датчик виконаний у вигляді компактної вимірювальної голівки, що перетворює електромагнітне поле котушки запалювання у напругу для відображення на екрані.
Використовується для діагностики COP-систем запалювання (Coil-On-Plug) 4-циліндрових двигунів з котушками запалювання стрижневого типу. Датчик підключається до всіх котушок двигуна і зазвичай до 8-го каналу (синя мітка датчика — синє тло 8-го каналу).
Датчик виконаний у вигляді невеликої вимірювальної голівки, в якій знаходиться котушка індуктивності, що перетворює електромагнітне поле, створюване котушкою запалювання, у напругу, що відображається на екрані.
Корпус датчика виготовлено з бензо-маслостійкого пластику. Датчик розбірний і ремонтопридатний. Для надійності з'єднання проводів розпаяно на друкованих платах і залито термопластичним еластомером.
Використовується якісний BNC-роз'єм і м'який мікрофонний кабель зі щільним екранувальним обплетенням та тонкими щільно скрученими мідними жилами. Це забезпечує високу захищеність від перешкод і стійкість до багаторазових вигинів.
Рекомендується закріпити датчик за допомогою спіненого двостороннього скотчу шириною 9 мм на верхній площині котушки запалювання, попередньо очищеній від пилу і бруду. Якщо форма імпульсу суттєво відрізняється від типової, датчик закріплюють на одному з торців котушки та повторюють візуальний контроль форми імпульсу.
Виберіть робоче оточення [Вторинна напруга / Індивідуальні (Lx4)], підключіть Lx4/6 до 8-го каналу та всіх котушок запалювання, додатково підключіть Lx1. Запустіть двигун, бажано дочекавшись стійкого холостого ходу, та розпочніть запис сигналу, натиснувши кнопку «Пуск».
| Тип датчика | ВВ індуктивний |
| Сумісність | Мотор-тестер MT Pro |
| Призначення | Діагностика COP-систем запалювання (Coil-On-Plug) |
| Тип котушок запалювання | Стрижневі, практично всі сучасні двигуни |
| Кількість циліндрів двигуна | 4 |
| Канал підключення | 8-й (синя мітка датчика відповідає синьому тлу каналу) |
| Підключення до котушок | До всіх котушок двигуна, додатково Lx1 |
| Роз'єм | BNC |
| Кабель | Мікрофонний, з щільним екранувальним обплетенням і скрученими мідними жилами |
| Матеріал корпусу | Бензо-маслостійкий пластик |
| Конструкція | Розбірний, ремонтопридатний; проводи розпаяні на платах і залиті термопластичним еластомером |
| Монтаж | На котушці запалювання за допомогою спіненого двостороннього скотчу шириною 9 мм |
